Задвижка чугунная фланцевая 30ч6бр Ду 250 Ру 10
Ознакомьтесь с описанием и техническими характеристиками товара «Задвижка чугунная фланцевая 30ч6бр Ду 250 Ру 10» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Задвижка 30ч6бр Ду 250 Ру 10 чугунная фланцевая предназначена для установки на ответственных участках магистральных трубопроводов и насосных станций. Благодаря значительному условному проходу, данная модель обеспечивает высокую пропускную способность, что делает её незаменимой для распределительных сетей водоснабжения крупных промышленных объектов и городских районов.
Изделие оснащено латунными уплотнительными поверхностями HS221, которые сохраняют герметичность класса «D» в условиях работы с водой и паром при температуре до +225°C. Массивный корпус из чугуна GG20 и надежная двухдисковая конструкция обеспечивают устойчивость к перепадам давления и длительный срок службы в системах ЖКХ и энергетики.
Технические характеристики
| Тип задвижки: | Параллельная двухдисковая с выдвижным шпинделем |
|---|---|
| Диаметр условный (Ду): | 250 |
| Рабочее давление (Ру): | 1,0 МПа (10 бар) |
| Температура рабочей среды: | От 0° C до +225° C |
| Температура окружающей среды: | От +50° C до +40° C |
| Рабочая среда: | Вода |
| Тип присоединения: | Фланцевое |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 D |
| Климатическое исполнение: | УХЛ4 |
Спецификация материалов
| Крышка: | Чугун (GG20) |
|---|---|
| Маховик: | ВЧШГ (GGG50) |
| Шток: | Сталь Q235 |
| Гайка штока: | Углеродистая сталь |
| Корпус: | Чугун (GG20) |
| Клин: | Чугун (GG20) |
| Болт: | Углеродистая сталь |
| Уплотнительная поверхность клина: | Латунь HS221 |
| Уплотнительная поверхность корпуса: | Латунь HS221 |
| Сальниковая набивка: | Эластичный графит |

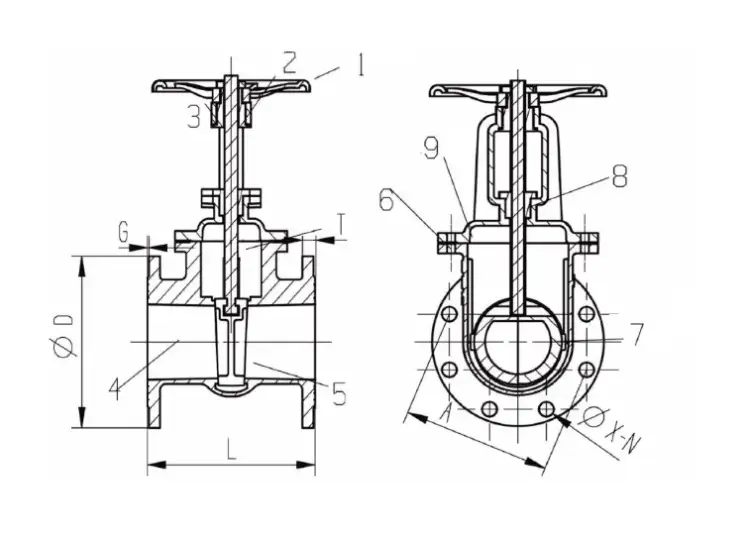

Габаритные и присоединительные размеры
Размеры задвижки 30ч6бр Ду 250 Ру 10 для подбора ответных фланцев и планирования монтажа:
| Строительная длина (L), мм: | 450 |
|---|---|
| Наружный диаметр фланца (øD), мм: | 400 |
| Межболтовое расстояние (øA), мм: | 350 |
| Толщина фланца (T), мм: | 22 |
| Высота выступа (G), мм: | 2,5 |
| Количество отверстий (n), шт.: | 12 |
| Диаметр отверстий (øX), мм: | 23 |
| Крышка | Чугун (GG20) |
| Высота выступа (g), мм | 2,5 |
| Уплотнительная поверхность корпуса | Латунь HS221 |
| Уплотнительная поверхность клина | Латунь HS221 |
| Болт | Углеродистая сталь |
| Рабочее давление (ру) | 1,0 МПа (10 бар) |
| Толщина фланца (t), мм | 22 |
| Диаметр отверстий (øx), мм | 23 |
| Межболтовое расстояние (øa), мм | 350 |
| Сальниковая набивка | Эластичный графит |
| Климатическое исполнение | УХЛ4 |
| Температура окружающей среды | От +50° C до +40° C |
| Количество отверстий (n), шт | 12 |
| Наружный диаметр фланца (ød), мм | 400 |
| Класс герметичности | По ГОСТ 9544-2015 D |
| Гайка штока | Углеродистая сталь |
| Клин | Чугун (GG20) |
| Корпус | Чугун (GG20) |
| Тип задвижки | Параллельная двухдисковая с выдвижным шпинделем |
| Строительная длина (l), мм | 450 |
| Маховик | ВЧШГ (GGG50) |
| Шток | Сталь Q235 |
| Тип присоединения | Фланцевое |
| Температура рабочей среды | От 0° C до +225° C |
| Диаметр условный (ду) | 250 |
| Управление | Маховик |
| Рабочая среда | вода |
