Задвижка чугунная фланцевая 30ч6бр Ду 200 Ру 10
Ознакомьтесь с описанием и техническими характеристиками товара «Задвижка чугунная фланцевая 30ч6бр Ду 200 Ру 10» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Задвижка 30ч6бр Ду 200 Ру 10 чугунная фланцевая — это мощное запорное устройство, предназначенное для эксплуатации на магистральных трубопроводах с большим расходом воды. Благодаря диаметру 200 мм, она обеспечивает минимальное гидравлическое сопротивление, что критически важно для эффективной работы центральных тепловых пунктов и систем водоканала.
Конструкция с выдвижным шпинделем и латунными уплотнительными кольцами HS221 гарантирует длительный срок службы даже в тяжелых условиях эксплуатации при температуре до +225°C. Использование серого чугуна марки GG20 обеспечивает необходимую прочность корпуса при значительных нагрузках в магистральных сетях.
Технические характеристики
| Тип задвижки: | Параллельная двухдисковая с выдвижным шпинделем |
|---|---|
| Диаметр условный (Ду): | 200 |
| Рабочее давление (Ру): | 1,0 МПа (10 бар) |
| Температура рабочей среды: | От 0° C до +225° C |
| Температура окружающей среды: | От +50° C до +40° C |
| Рабочая среда: | Вода |
| Тип присоединения: | Фланцевое |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 D |
| Климатическое исполнение: | УХЛ4 |
Спецификация материалов
| Крышка: | Чугун (GG20) |
|---|---|
| Маховик: | ВЧШГ (GGG50) |
| Шток: | Сталь Q235 |
| Гайка штока: | Углеродистая сталь |
| Корпус: | Чугун (GG20) |
| Клин: | Чугун (GG20) |
| Болт: | Углеродистая сталь |
| Уплотнительная поверхность клина: | Латунь HS221 |
| Уплотнительная поверхность корпуса: | Латунь HS221 |
| Сальниковая набивка: | Эластичный графит |

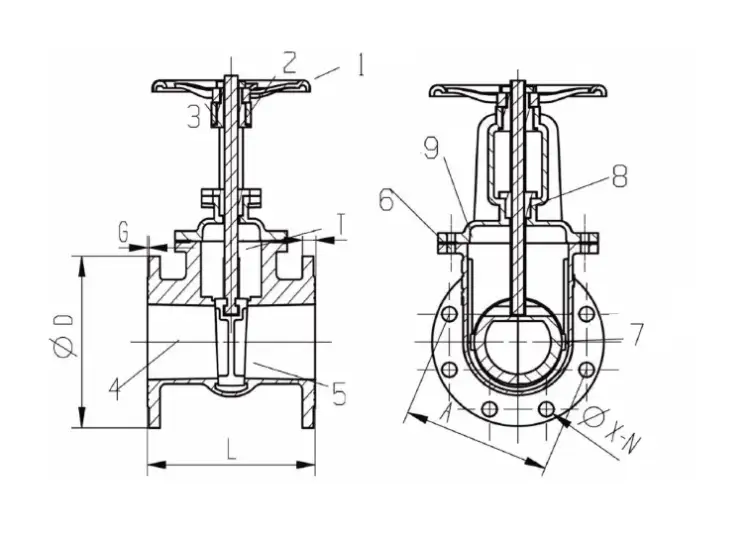

Габаритные и присоединительные размеры
Размеры для монтажа магистральной задвижки 30ч6бр Ду 200 Ру 10:
| Строительная длина (L), мм: | 330 |
|---|---|
| Наружный диаметр фланца (øD), мм: | 333 |
| Межболтовое расстояние (øA), мм: | 295 |
| Толщина фланца (T), мм: | 19 |
| Высота выступа (G), мм: | 2 |
| Количество отверстий (n), шт.: | 8 |
| Диаметр отверстий (øX), мм: | 23 |
| Крышка | Чугун (GG20) |
| Высота выступа (g), мм | 2 |
| Уплотнительная поверхность корпуса | Латунь HS221 |
| Уплотнительная поверхность клина | Латунь HS221 |
| Болт | Углеродистая сталь |
| Рабочее давление (ру) | 1,0 МПа (10 бар) |
| Толщина фланца (t), мм | 19 |
| Диаметр отверстий (øx), мм | 23 |
| Межболтовое расстояние (øa), мм | 295 |
| Сальниковая набивка | Эластичный графит |
| Климатическое исполнение | УХЛ4 |
| Температура окружающей среды | От +50° C до +40° C |
| Количество отверстий (n), шт | 8 |
| Наружный диаметр фланца (ød), мм | 333 |
| Класс герметичности | По ГОСТ 9544-2015 D |
| Гайка штока | Углеродистая сталь |
| Клин | Чугун (GG20) |
| Корпус | Чугун (GG20) |
| Тип задвижки | Параллельная двухдисковая с выдвижным шпинделем |
| Строительная длина (l), мм | 330 |
| Маховик | ВЧШГ (GGG50) |
| Шток | Сталь Q235 |
| Тип присоединения | Фланцевое |
| Температура рабочей среды | От 0° C до +225° C |
| Диаметр условный (ду) | 200 |
| Управление | Маховик |
| Рабочая среда | вода |
