Задвижка чугунная фланцевая 30ч39р Ду 200 Ру 16 с обрезиненным клином
Ознакомьтесь с описанием и техническими характеристиками товара «Задвижка чугунная фланцевая 30ч39р Ду 200 Ру 16 с обрезиненным клином» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Задвижка 30ч39р Ду 200 Ру 16 чугунная фланцевая с обрезиненным клином применяется на магистральных трубопроводах с большим расходом воды, в насосных станциях и центральных тепловых пунктах. Она обеспечивает минимальное гидравлическое сопротивление и стопроцентную герметичность затвора класса «А».
Благодаря корпусу из высокопрочного чугуна ВЧШГ (GGG50) и невыдвижному шпинделю, модель отличается высокой надежностью, устойчивостью к гидроударам и подходит для монтажа в условиях ограниченной высоты. Обрезиненный клин EPDM исключает коррозию и гарантирует плавную работу затвора при температуре рабочей среды до +120°C.
Технические характеристики
| Тип задвижки: | С обрезиненным клином (аналог МЗВ) |
|---|---|
| Диаметр условный (Ду): | 200 |
| Рабочее давление: | 1,6 МПа (16 бар) |
| Температура рабочей среды: | До +80°C (кратковременно +120° C) |
| Рабочая среда: | Вода |
| Тип присоединения: | Фланцевое (ГОСТ 33259-2015) |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс А |
Спецификация материалов
| Корпус: | Высокопрочный чугун ВЧШГ (GGG50) |
|---|---|
| Клин: | EPDM (обрезиненный) |
| Гайка штока: | Высокопрочный чугун ВЧШГ (GGG50) |
| Шток: | Углеродистая сталь |
| Уплотнение (клин-корпус): | EPDM |
| Крышка: | Высокопрочный чугун ВЧШГ (GGG50) |
| Прокладка крышки: | Высокопрочный чугун ВЧШГ (GGG50) |
| Кольцевое уплотнение (шток): | NBR |
| Фланец сальника: | Высокопрочный чугун ВЧШГ (GGG50) |
| Пылезащитный колпачок: | NBR |
| Маховик: | Углеродистая сталь |
| Болты: | Углеродистая сталь |
Габаритные размеры и вес

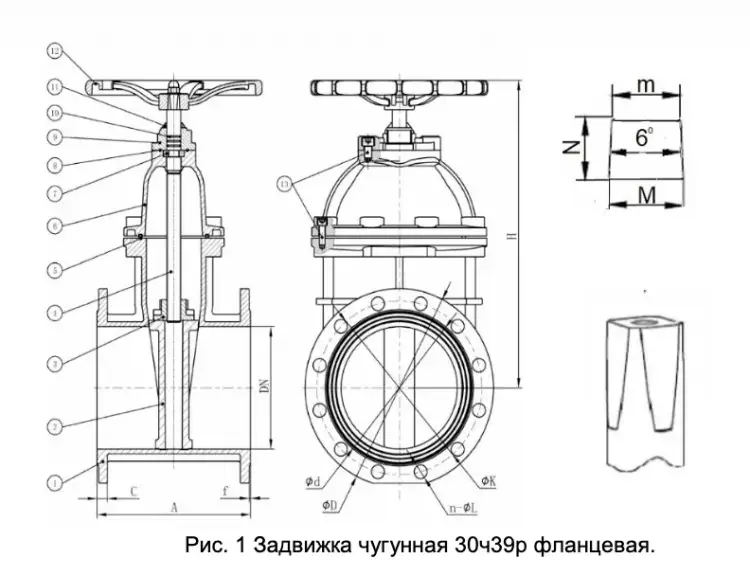

В таблице ниже представлены основные присоединительные размеры и вес задвижки 30ч39р Ду 200 Ру 16, необходимые для точного монтажа изделия в трубопроводную систему:
| Строительная длина (A), мм: | 229 |
|---|---|
| Высота изделия (H), мм: | 445 |
| Наружный диаметр фланца (øD), мм: | 335 |
| Межболтовое расстояние (øK), мм: | 295 |
| Количество отверстий (n), шт: | 12 |
| Диаметр отверстий (øL), мм: | 23 |
| Толщина фланца (C), мм: | 16,5 |
| Высота зеркала фланца (f), мм: | 2 |
| Внутренний диаметр фланца (ød), мм: | 260 |
| Большая сторона квадрата шпинделя (M), мм: | 19 |
| Меньшая сторона квадрата шпинделя (m), мм: | 16 |
| Высота квадрата под маховик (N), мм: | 19 |
| Вес изделия, кг: | 31 |
