Вентиль стальной фланцевый 15с22нж Ду 200 мм Ру 40
Ознакомьтесь с описанием и техническими характеристиками товара «Вентиль стальной фланцевый 15с22нж Ду 200 мм Ру 40» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 200 Ру 40 — это сверхмощное запорное устройство для магистральных трубопроводов стратегического назначения. Он применяется на крупнейших объектах теплоэнергетики, главных паропроводах промышленных гигантов и в системах высокого давления нефтехимических производств. Массивный стальной корпус гарантирует безопасную работу с огромными объемами воды и пара при давлении до 4,0 МПа (40 бар).
Эксплуатационные характеристики клапана 15с22нж Ду 200 Ру 40 позволяют использовать его в самых суровых режимах при температуре до +425°C. Усиленный узел затвора с нержавеющим седлом и надежная система графитовых уплотнений обеспечивают безупречную герметичность класса «А». Несмотря на значительный вес и габариты, конструкция вентиля обеспечивает контролируемое и плавное перекрытие потока на ответственных участках сети.
Технические характеристики
| Типовая фигура: | 15с22нж |
|---|---|
| Диаметр условный (Ду): | 200 |
| Рабочее давление: | 4,0 МПа (40 бар) |
| Температура рабочей среды: | От -40°C до +425°C |
| Рабочая среда: | Вода, пар, неагрессивные жидкие среды |
| Тип присоединения: | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс А |

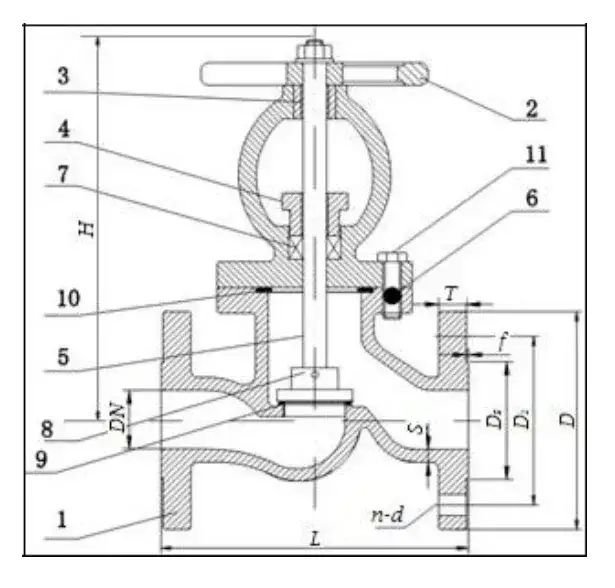

Спецификация материалов
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | Сталь WCB |
| 2 | Маховик | Сталь Q235 |
| 3 | Гайка | Сталь WCB |
| 4 | Сальник | QT450 |
| 5 | Шток | Сталь 45 |
| 6 | Шпилька | Сталь А3 |
| 7 | Уплотнение | Графит |
| 8 | Диск | Сталь WCB |
| 9 | Седло | Нержавеющая сталь |
| 10 | Прокладка | Асбест |
| 11 | Гайка | Сталь А3 |
Габаритные размеры и вес
Основные параметры клапана 15с22нж Ду 200 Ру 40, необходимые для монтажа:
| Строительная длина (L), мм: | 600 |
|---|---|
| Строительная высота (H), мм: | 620 |
| Наружный диаметр фланца (D), мм: | 375 |
| Межболтовое расстояние (D1), мм: | 320 |
| Диаметр зеркала (D2), мм: | 283 |
| Толщина зеркала (f), мм: | 3 |
| Толщина корпуса у фланца (S), мм: | 10 |
| Толщина фланца (T), мм: | 28 |
| Количество отверстий (n), шт: | 12 |
| Диаметр отверстий (d), мм: | 25 |
| Вес изделия, кг: | 145,0 |
| Строительная высота (h), мм | 620 |
| Толщина корпуса у фланца (s), мм | 10 |
| Толщина зеркала (f), мм | 3 |
| Диаметр зеркала (d2), мм | 283 |
| Толщина фланца (t), мм | 28 |
| Количество отверстий (n), шт | 12 |
| Вес изделия, кг | 145,0 |
| Диаметр отверстий (d), мм | 25 |
| Межболтовое расстояние (d1), мм | 320 |
| Наружный диаметр фланца (d), мм | 375 |
| Класс герметичности | По ГОСТ 9544-2015 — класс А |
| Строительная длина (l), мм | 600 |
| Тип присоединения | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Температура рабочей среды | От -40°C до +425°C |
| Рабочее давление | 4,0 МПа (40 бар) |
| Диаметр условный (ду) | 200 |
| Типовая фигура | 15с22нж |
| Управление | Маховик |
| Рабочая среда | Вода, пар, неагрессивные жидкие среды |
