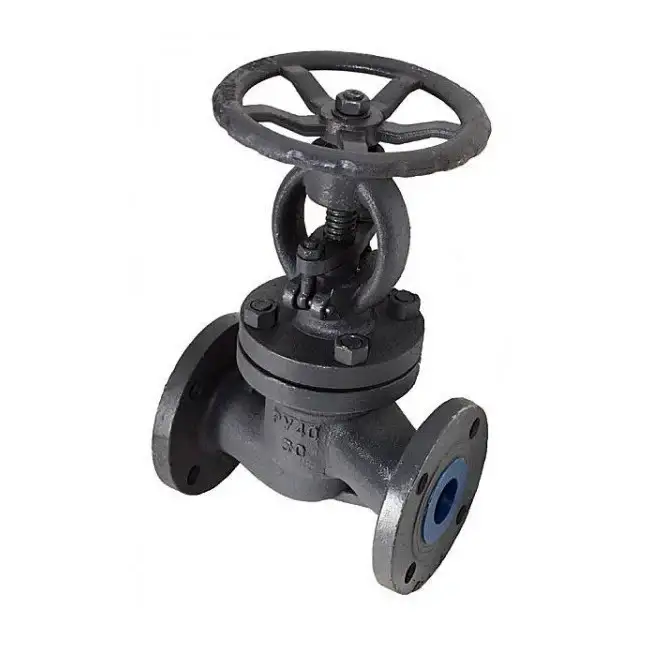

Вентиль стальной фланцевый 15с22нж Ду 150 мм Ру 40
Ознакомьтесь с описанием и техническими характеристиками товара «Вентиль стальной фланцевый 15с22нж Ду 150 мм Ру 40» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 150 Ру 40 — это мощное промышленное устройство, предназначенное для эксплуатации на магистральных трубопроводах с высокими нагрузками. Он является ключевым элементом запорной арматуры на ТЭЦ, ГРЭС и крупных нефтеперерабатывающих заводах. Высокая механическая прочность стального корпуса позволяет осуществлять безопасное перекрытие потоков пара и воды под давлением 4,0 МПа (40 бар).
Благодаря полнопроходной конструкции и высокоточной обработке узла «седло-диск», клапан 15с22нж Ду 150 Ру 40 сохраняет герметичность класса «А» даже при экстремальных температурах до +425°C. Использование термостойкого графитового уплотнения сальника гарантирует надежную защиту от протечек во внешнюю среду на протяжении всего срока службы изделия.
Технические характеристики
| Типовая фигура: | 15с22нж |
|---|---|
| Диаметр условный (Ду): | 150 |
| Рабочее давление: | 4,0 МПа (40 бар) |
| Температура рабочей среды: | От -40°C до +425°C |
| Рабочая среда: | Вода, пар, неагрессивные жидкие среды |
| Тип присоединения: | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс А |

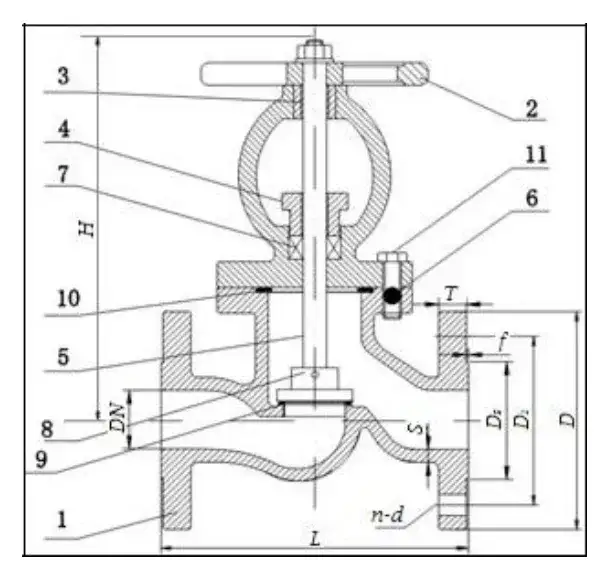

Спецификация материалов
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | Сталь WCB |
| 2 | Маховик | Сталь Q235 |
| 3 | Гайка | Сталь WCB |
| 4 | Сальник | QT450 |
| 5 | Шток | Сталь 45 |
| 6 | Шпилька | Сталь А3 |
| 7 | Уплотнение | Графит |
| 8 | Диск | Сталь WCB |
| 9 | Седло | Нержавеющая сталь |
| 10 | Прокладка | Асбест |
| 11 | Гайка | Сталь А3 |
Габаритные размеры и вес
Основные параметры клапана 15с22нж Ду 150 Ру 40, необходимые для монтажа:
| Строительная длина (L), мм: | 480 |
|---|---|
| Строительная высота (H), мм: | 495 |
| Наружный диаметр фланца (D), мм: | 300 |
| Межболтовое расстояние (D1), мм: | 250 |
| Диаметр зеркала (D2), мм: | 216 |
| Толщина зеркала (f), мм: | 3 |
| Толщина корпуса у фланца (S), мм: | 8 |
| Толщина фланца (T), мм: | 28 |
| Количество отверстий (n), шт: | 8 |
| Диаметр отверстий (d), мм: | 25 |
| Вес изделия, кг: | 80,0 |
| Строительная высота (h), мм | 495 |
| Толщина корпуса у фланца (s), мм | 8 |
| Толщина зеркала (f), мм | 3 |
| Диаметр зеркала (d2), мм | 216 |
| Толщина фланца (t), мм | 28 |
| Количество отверстий (n), шт | 8 |
| Вес изделия, кг | 80,0 |
| Диаметр отверстий (d), мм | 25 |
| Межболтовое расстояние (d1), мм | 250 |
| Наружный диаметр фланца (d), мм | 300 |
| Класс герметичности | По ГОСТ 9544-2015 — класс А |
| Строительная длина (l), мм | 480 |
| Тип присоединения | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Температура рабочей среды | От -40°C до +425°C |
| Рабочее давление | 4,0 МПа (40 бар) |
| Диаметр условный (ду) | 150 |
| Типовая фигура | 15с22нж |
| Управление | Маховик |
| Рабочая среда | Вода, пар, неагрессивные жидкие среды |
