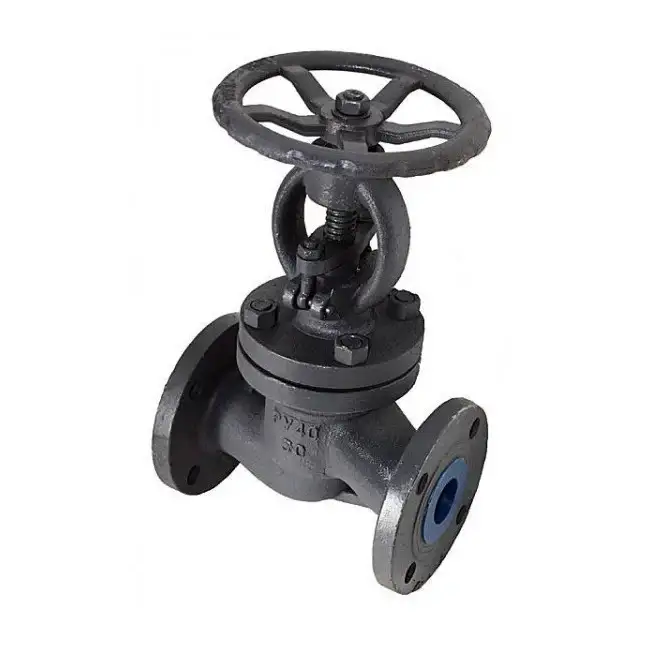

Вентиль стальной фланцевый 15с22нж Ду 100 мм Ру 40
Ознакомьтесь с описанием и техническими характеристиками товара «Вентиль стальной фланцевый 15с22нж Ду 100 мм Ру 40» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 100 Ру 40 предназначен для установки на магистральных трубопроводах промышленного назначения с высоким расходом рабочей среды. Модель широко используется на главных распределительных узлах котельных, ТЭЦ и нефтехимических предприятий. Благодаря усиленному корпусу из стали, вентиль обеспечивает надежное перекрытие потоков пара и воды под давлением до 4,0 МПа.
Конструкция клапана 15с22нж Ду 100 Ру 40 рассчитана на длительную эксплуатацию в тяжелых режимах при температурах до +425°C. Наличие нержавеющего седла и современных уплотнительных материалов (графит) в сальниковом узле гарантирует достижение класса герметичности «А», что крайне важно для предотвращения потерь теплоносителя на ответственных участках инженерных сетей.
Технические характеристики
| Типовая фигура: | 15с22нж |
|---|---|
| Диаметр условный (Ду): | 100 |
| Рабочее давление: | 4,0 МПа (40 бар) |
| Температура рабочей среды: | От -40°C до +425°C |
| Рабочая среда: | Вода, пар, неагрессивные жидкие среды |
| Тип присоединения: | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс А |

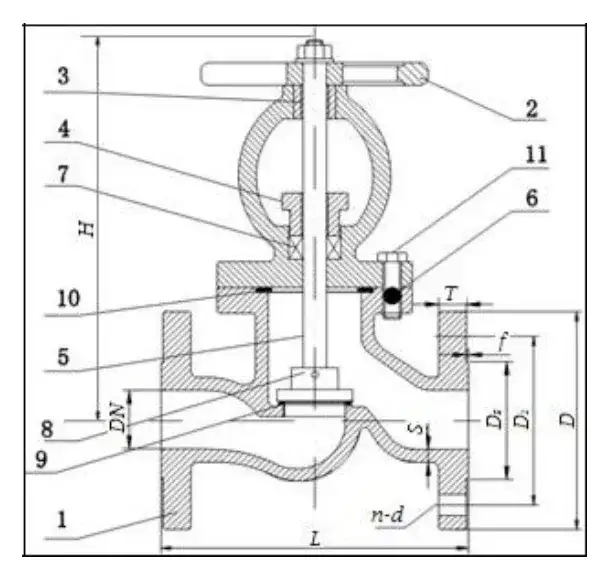

Спецификация материалов
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | Сталь WCB |
| 2 | Маховик | Сталь Q235 |
| 3 | Гайка | Сталь WCB |
| 4 | Сальник | QT450 |
| 5 | Шток | Сталь 45 |
| 6 | Шпилька | Сталь А3 |
| 7 | Уплотнение | Графит |
| 8 | Диск | Сталь WCB |
| 9 | Седло | Нержавеющая сталь |
| 10 | Прокладка | Асбест |
| 11 | Гайка | Сталь А3 |
Габаритные размеры и вес
Основные параметры клапана 15с22нж Ду 100 Ру 40, необходимые для монтажа:
| Строительная длина (L), мм: | 350 |
|---|---|
| Строительная высота (H), мм: | 400 |
| Наружный диаметр фланца (D), мм: | 230 |
| Межболтовое расстояние (D1), мм: | 190 |
| Диаметр зеркала (D2), мм: | 160 |
| Толщина зеркала (f), мм: | 3 |
| Толщина корпуса у фланца (S), мм: | 7 |
| Толщина фланца (T), мм: | 23 |
| Количество отверстий (n), шт: | 8 |
| Диаметр отверстий (d), мм: | 23 |
| Вес изделия, кг: | 42,0 |
| Строительная высота (h), мм | 400 |
| Толщина корпуса у фланца (s), мм | 7 |
| Толщина зеркала (f), мм | 3 |
| Диаметр зеркала (d2), мм | 160 |
| Толщина фланца (t), мм | 23 |
| Количество отверстий (n), шт | 8 |
| Вес изделия, кг | 42,0 |
| Диаметр отверстий (d), мм | 23 |
| Межболтовое расстояние (d1), мм | 190 |
| Наружный диаметр фланца (d), мм | 230 |
| Класс герметичности | По ГОСТ 9544-2015 — класс А |
| Строительная длина (l), мм | 350 |
| Тип присоединения | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Температура рабочей среды | От -40°C до +425°C |
| Рабочее давление | 4,0 МПа (40 бар) |
| Диаметр условный (ду) | 100 |
| Типовая фигура | 15с22нж |
| Управление | Маховик |
| Рабочая среда | Вода, пар, неагрессивные жидкие среды |
