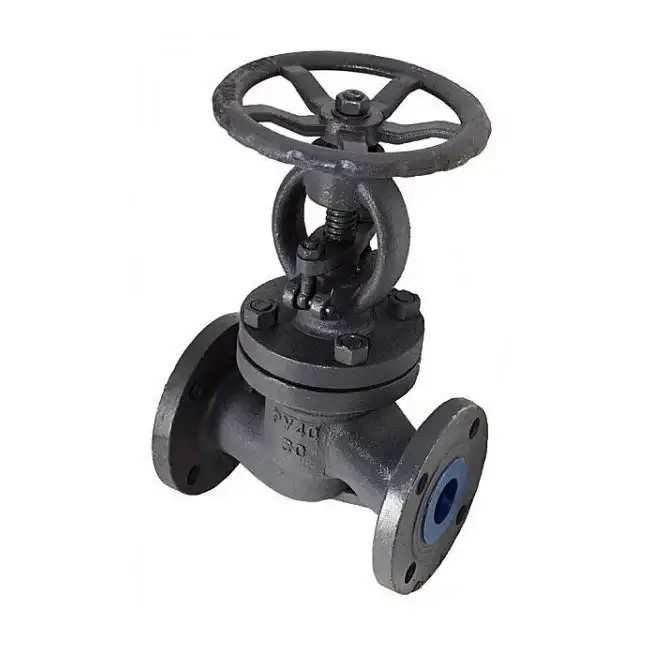

Вентиль стальной фланцевый 15с22нж Ду 65 мм Ру 40
Ознакомьтесь с описанием и техническими характеристиками товара «Вентиль стальной фланцевый 15с22нж Ду 65 мм Ру 40» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 65 Ру 40 предназначен для установки на ответственных участках трубопроводов, требующих повышенной надежности при перекрытии потока. Модель широко применяется в котельных установках средней мощности, на объектах нефтеперерабатывающей промышленности и в системах пожаротушения. Благодаря способности работать под давлением 4,0 МПа (40 бар), вентиль обеспечивает стабильную эксплуатацию систем с высокими скоростями потока воды или пара.
Основным достоинством клапана 15с22нж Ду 65 Ру 40 является сочетание прочного стального корпуса с высокоточной притиркой узла затвора. Наличие нержавеющего седла и современных графитовых уплотнителей сальника гарантирует сохранение герметичности класса «А» даже при значительных температурных перепадах (до +425°C), что минимизирует риск возникновения аварийных ситуаций.
Технические характеристики
| Типовая фигура: | 15с22нж |
|---|---|
| Диаметр условный (Ду): | 65 |
| Рабочее давление: | 4,0 МПа (40 бар) |
| Температура рабочей среды: | От -40°C до +425°C |
| Рабочая среда: | Вода, пар, неагрессивные жидкие среды |
| Тип присоединения: | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс А |

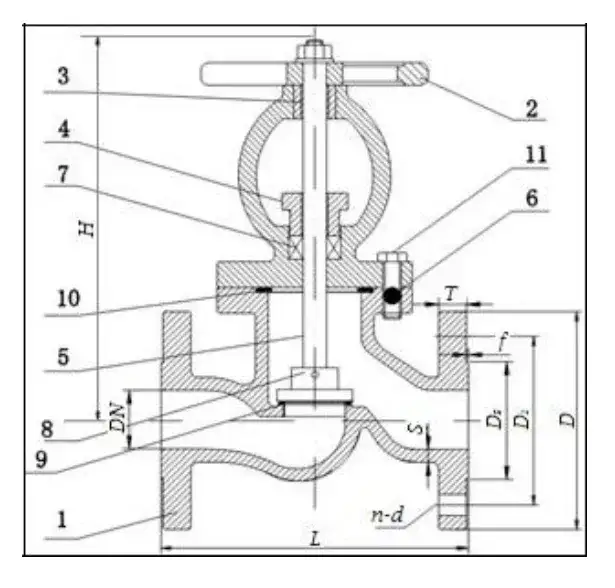

Спецификация материалов
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | Сталь WCB |
| 2 | Маховик | Сталь Q235 |
| 3 | Гайка | Сталь WCB |
| 4 | Сальник | QT450 |
| 5 | Шток | Сталь 45 |
| 6 | Шпилька | Сталь А3 |
| 7 | Уплотнение | Графит |
| 8 | Диск | Сталь WCB |
| 9 | Седло | Нержавеющая сталь |
| 10 | Прокладка | Асбест |
| 11 | Гайка | Сталь А3 |
Габаритные размеры и вес
Основные параметры клапана 15с22нж Ду 65 Ру 40, необходимые для монтажа:
| Строительная длина (L), мм: | 290 |
|---|---|
| Строительная высота (H), мм: | 330 |
| Наружный диаметр фланца (D), мм: | 180 |
| Межболтовое расстояние (D1), мм: | 145 |
| Диаметр зеркала (D2), мм: | 120 |
| Толщина зеркала (f), мм: | 3 |
| Толщина корпуса у фланца (S), мм: | 9 |
| Толщина фланца (T), мм: | 20 |
| Количество отверстий (n), шт: | 8 |
| Диаметр отверстий (d), мм: | 18 |
| Вес изделия, кг: | 24,0 |
| Строительная высота (h), мм | 330 |
| Толщина корпуса у фланца (s), мм | 9 |
| Толщина зеркала (f), мм | 3 |
| Диаметр зеркала (d2), мм | 120 |
| Толщина фланца (t), мм | 20 |
| Количество отверстий (n), шт | 8 |
| Вес изделия, кг | 24,0 |
| Диаметр отверстий (d), мм | 18 |
| Межболтовое расстояние (d1), мм | 145 |
| Наружный диаметр фланца (d), мм | 180 |
| Класс герметичности | По ГОСТ 9544-2015 — класс А |
| Строительная длина (l), мм | 290 |
| Тип присоединения | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Температура рабочей среды | От -40°C до +425°C |
| Рабочее давление | 4,0 МПа (40 бар) |
| Диаметр условный (ду) | 65 |
| Типовая фигура | 15с22нж |
| Управление | Маховик |
| Рабочая среда | Вода, пар, неагрессивные жидкие среды |
