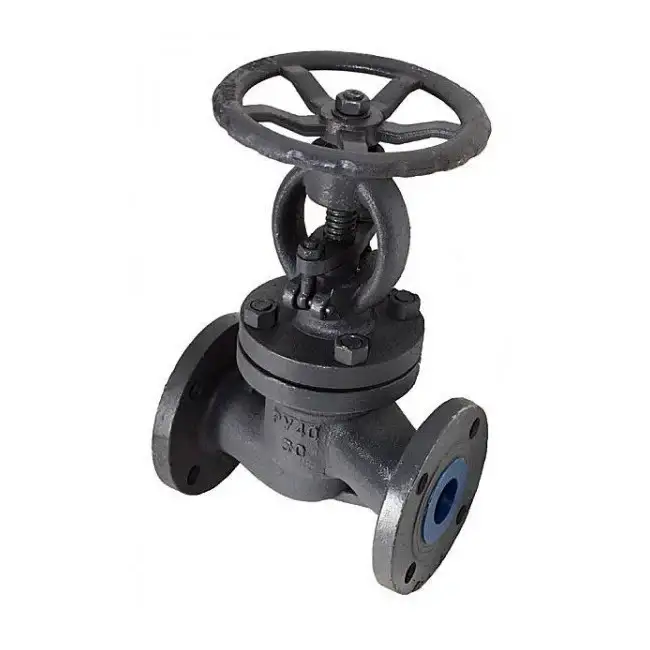

Вентиль стальной фланцевый 15с22нж Ду 40 мм Ру 40
Ознакомьтесь с описанием и техническими характеристиками товара «Вентиль стальной фланцевый 15с22нж Ду 40 мм Ру 40» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Клапан запорный (вентиль) стальной фланцевый 15с22нж Ду 40 Ру 40 предназначен для надежного перекрытия потока в трубопроводных системах с рабочим давлением до 4,0 МПа. Модель является оптимальным решением для обвязки теплообменников, установки в элеваторных узлах и на технологических линиях, транспортирующих воду или насыщенный пар. Благодаря материалам исполнения, вентиль сохраняет работоспособность при температуре среды до +425°C.
Преимуществом вентиля 15с22нж Ду 40 Ру 40 является высокая ремонтопригодность и износостойкость запорного узла. Применение нержавеющей стали для седла и качественного графитового уплотнения гарантирует сохранение герметичности класса «А» по ГОСТ 9544-2015, что обеспечивает безопасность эксплуатации на ответственных участках промышленных объектов.
Технические характеристики
| Типовая фигура: | 15с22нж |
|---|---|
| Диаметр условный (Ду): | 40 |
| Рабочее давление: | 4,0 МПа (40 бар) |
| Температура рабочей среды: | От -40°C до +425°C |
| Рабочая среда: | Вода, пар, неагрессивные жидкие среды |
| Тип присоединения: | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Управление: | Маховик |
| Класс герметичности: | По ГОСТ 9544-2015 — класс А |
Спецификация материалов
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | Сталь WCB |
| 2 | Маховик | Сталь Q235 |
| 3 | Гайка | Сталь WCB |
| 4 | Сальник | QT450 |
| 5 | Шток | Сталь 45 |
| 6 | Шпилька | Сталь А3 |
| 7 | Уплотнение | Графит |
| 8 | Диск | Сталь WCB |
| 9 | Седло | Нержавеющая сталь |
| 10 | Прокладка | Асбест |
| 11 | Гайка | Сталь А3 |

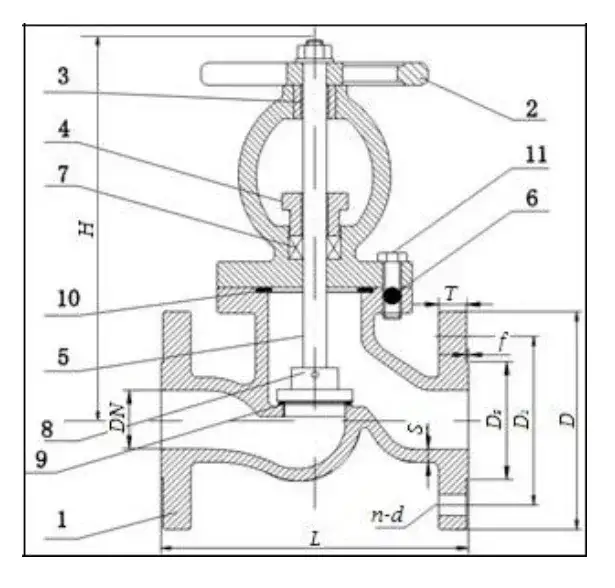

Габаритные размеры и вес
Основные параметры клапана 15с22нж Ду 40 Ру 40, необходимые для монтажа:
| Строительная длина (L), мм: | 200 |
|---|---|
| Строительная высота (H), мм: | 260 |
| Наружный диаметр фланца (D), мм: | 145 |
| Межболтовое расстояние (D1), мм: | 110 |
| Диаметр зеркала (D2), мм: | 85 |
| Толщина зеркала (f), мм: | 3 |
| Толщина корпуса у фланца (S), мм: | 7 |
| Толщина фланца (T), мм: | 18 |
| Количество отверстий (n), шт: | 4 |
| Диаметр отверстий (d), мм: | 18 |
| Вес изделия, кг: | 12,0 |
| Строительная высота (h), мм | 260 |
| Толщина корпуса у фланца (s), мм | 7 |
| Толщина зеркала (f), мм | 3 |
| Диаметр зеркала (d2), мм | 85 |
| Толщина фланца (t), мм | 18 |
| Количество отверстий (n), шт | 4 |
| Вес изделия, кг | 12,0 |
| Диаметр отверстий (d), мм | 18 |
| Межболтовое расстояние (d1), мм | 110 |
| Наружный диаметр фланца (d), мм | 145 |
| Класс герметичности | По ГОСТ 9544-2015 — класс А |
| Строительная длина (l), мм | 200 |
| Тип присоединения | Фланцевое (ГОСТ 33259-2015, исп. 1, ряд 2) |
| Температура рабочей среды | От -40°C до +425°C |
| Рабочее давление | 4,0 МПа (40 бар) |
| Диаметр условный (ду) | 40 |
| Типовая фигура | 15с22нж |
| Управление | Маховик |
| Рабочая среда | Вода, пар, неагрессивные жидкие среды |
