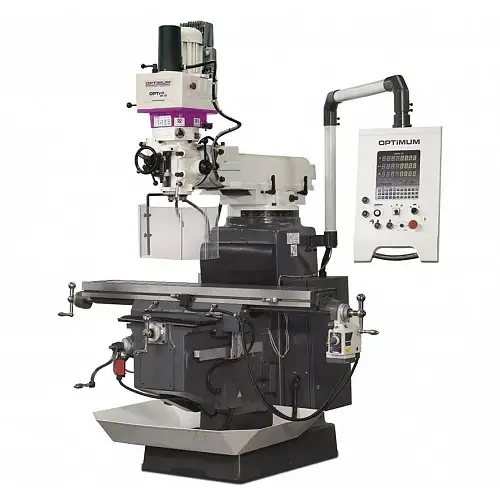

Вертикально-фрезерный станок Optimum OPTImill MF 4V
По запросу
Ознакомьтесь с описанием и техническими характеристиками товара «Вертикально-фрезерный станок Optimum OPTImill MF 4V» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Optimum OPTImill MF 4V - многофункциональный сверлильно-фрезерный станок для профессионального использования, оснащенный бесступенчатым приводом с электронным преобразователем частоты (производство ЕС) и цифровым 3-осевым индикатором положения DPA 21.
Преимущества
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Поворотная на ±45° сверлильно-фрезерная головка;
- Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
- Автоматическая подача пиноли;
- Регулируемый ограничитель глубины сверления с миллиметровой шкалой, читаемый спереди;
- Вращение вправо/влево для нарезания резьбы;
- Оси X и Z с регулируемой направляющей ласточкиного хвоста;
- Система охлаждения;
- Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.
- Ось Y с плоской направляющей;
- Большой ход по оси Y 400 мм;
- Регулировка высоты стола с электроприводом (ось Z).
- Преобразователь Siemens SINAMICS G110M;
- Компактность конструкции, особенно EMV;
- Optimum OPTImill MF 4V имеет внутренние функции безопасности;
- Сделано в ЕС.
- Дополнительная система зажима инструмента (Артикул: 3352394)
- Панель управления OPTI:
- Интегрированная панель управления;
- Встроенный цифровой индикатор положения DPA 21 с индикацией скорости.
Технические характеристики
| Напряжение: | 380 В |
|---|---|
| Мощность: | 4.5 кВт |
| Мощность привода: | 3 кВт |
| Конус шпинделя: | M16 |
| Макс. диаметр сверления: | 28 мм |
| Макс. диаметр торцевой фрезы: | 100 мм |
| Макс. диаметр концевой фрезы: | 20 мм |
| Максимальный диаметр рассверливания в стали: | 32 мм |
| Размер стола: | 1370 х 254 мм |
| Макс. расстояние от шпинделя до стола: | 446 мм |
| Вылет вертикального шпинделя: | 200 - 680 мм |
| Поворот шпинделя: | ± 90 ° |
| Количество скоростей шпинделя: | 8 и бесступенчато |
| Частота вращения вертикального шпинделя: | 9 - 6750 об/мин |
| Размер T-образных пазов на столе: | 16 мм |
| Кол-во T-образных пазов на столе: | 3 |
| Расстояние между Т-образными пазами на столе: | 63 мм |
| Максимальная грузоподъемность: | 275 кг |
| Размер Т-образных пазов стола: | 16 мм |
| Подключение сжатого воздуха: | 700 - 1060 кПа |
| Количество осей: | 3 |
| Ручное перемещение по оси X: | 900 мм |
| Ручное перемещение по оси Y: | 320 мм |
| Ручное перемещение по оси Z: | 400 мм |
| Автоматическое перемещение по оси X: | 800 мм |
| Автоматическое перемещение по оси Y: | 400 мм |
| Автоматическое перемещение по оси Z: | 305 мм |
| Патрон шпинделя: | ISO 40 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости: | ± 90 ° |
| Диапазон поворота фрезерной головки по Z - X плоскости: | ± 45 ° |
| Ход шпинделя: | 127 мм |
| Диапазон автоподачи шпинделя: | 0.04 - 0.08 - 0.15 мм/об |
| Вес: | 1150 кг |
| Вес (брутто): | 1250 кг |
| Габариты (Д х Ш х В): | 1450 x 1500 x 2200 мм |
| Габариты упаковки (Д х Ш х В): | 1650 x 1850 x 2000 мм |
Комплектация
- Инструменты
Гарантия
На вертикально-фрезерный станок Optimum OPTImill MF 4V предоставляется гарантия 1 год.
| Производитель | OPTIMUM Maschinen (Германия) |
| Ручное перемещение по оси y | 320 мм |
| Поворот шпинделя | ± 90 ° |
| Количество скоростей шпинделя | 8 и бесступенчато |
| Частота вращения вертикального шпинделя | 9 - 6750 об/мин |
| Кол-во t-образных пазов на столе | 3 |
| Расстояние между т-образными пазами на столе | 63 мм |
| Максимальная грузоподъемность | 275 кг |
| Подключение сжатого воздуха | 700 - 1060 кПа |
| Количество осей | 3 |
| Ручное перемещение по оси x | 900 мм |
| Вылет вертикального шпинделя | 200 - 680 мм |
| Ручное перемещение по оси z | 400 мм |
| Автоматическое перемещение по оси x | 800 мм |
| Автоматическое перемещение по оси y | 400 мм |
| Автоматическое перемещение по оси z | 305 мм |
| Патрон шпинделя | ISO 40 DIN 2080 |
| Диапазон поворота фрезерной головки по x - y плоскости | ± 90 ° |
| Диапазон поворота фрезерной головки по z - x плоскости | ± 45 ° |
| Диапазон автоподачи шпинделя | 0.04 - 0.08 - 0.15 мм/об |
| Размер т-образных пазов стола: | 16 мм |
| Артикул | 3336050 |
| Вес | 1150 кг |
| Мощность | 4.5 кВт |
| Напряжение | 380 В |
| Макс. диаметр сверления: | 28 мм |
| Ход шпинделя: | 127 мм |
| Габариты (д х ш х в): | 1450 x 1500 x 2200 мм |
| Конус шпинделя: | M16 |
| Размер стола: | 1370 х 254 мм |
| Вес брутто: | 1250 кг |
| Габариты упаковки (д х ш х в): | 1650 x 1850 x 2000 мм |
| Макс. расстояние от шпинделя до стола: | 446 мм |
| Размер t-образных пазов на столе: | 16 мм |
| Мощность привода | 3 кВт |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 32 мм |
