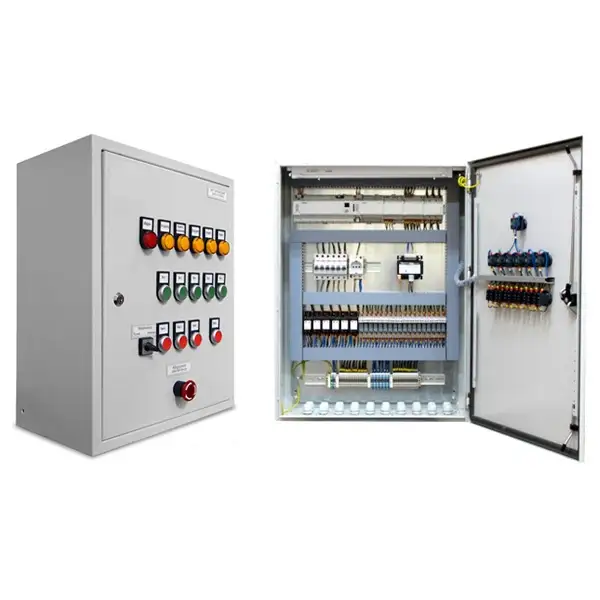

Шкаф управления НШУ для систем отопления и ГВС

Ознакомьтесь с описанием и техническими характеристиками товара «Шкаф управления НШУ для систем отопления и ГВС» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.

Применение

Подбор и обозначение НШУ производятся в зависимости от конкретной технологической схемы (количества вводов питающего напряжения, мощности и напряжения питания насосов, степени защиты НШУ).

Датчики температуры указываются в спецификации оборудования отдельно и не входят в стоимость НШУ. В качестве контактных датчиков давления могут использоваться электроконтактные манометры (ЭКМ), датчики-реле перепада давления (например, ДЭМ-202) и другие датчики сбеспотенциальным (не связанным с питающими напряжениями) контактом.

Состояние контактов датчика, соответствующее аварийному состоянию оборудования, задается с клавиатуры регулятора. При отсутствии датчика задается аварийное состояние "замкнуто".

Необходимость использования датчиков защиты от "сухого хода" определяется конструктивными особенностями используемых насосов. Внешние или внутренние датчики работы насосов используются при резервировании насосов.

Внешний датчик - это датчик, подтверждающий работоспособность насоса, например датчик - реле перепада давления. Внутренний датчик - это элемент схемы шкафа, обеспечивающий переключение насосов при срабатывании токовой защиты в шкафу управления. Использование внутреннего датчика не обеспечивает полной диагностики состояния насосов.

Шкафы НШУ могут иметь один или два ввода электросети. Рассчитаны на управление электрическими исполнительными механизмами с трехпозиционным управлением мощностью до 300 Вт. Могут осуществлять включение и отключение однофазных насосов мощностью до 1 кВт, либо трехфазных мощностью до 3 кВт.

По желанию клиентов выпускаются НШУ с управлением насосами мощностью до 6 кВт.

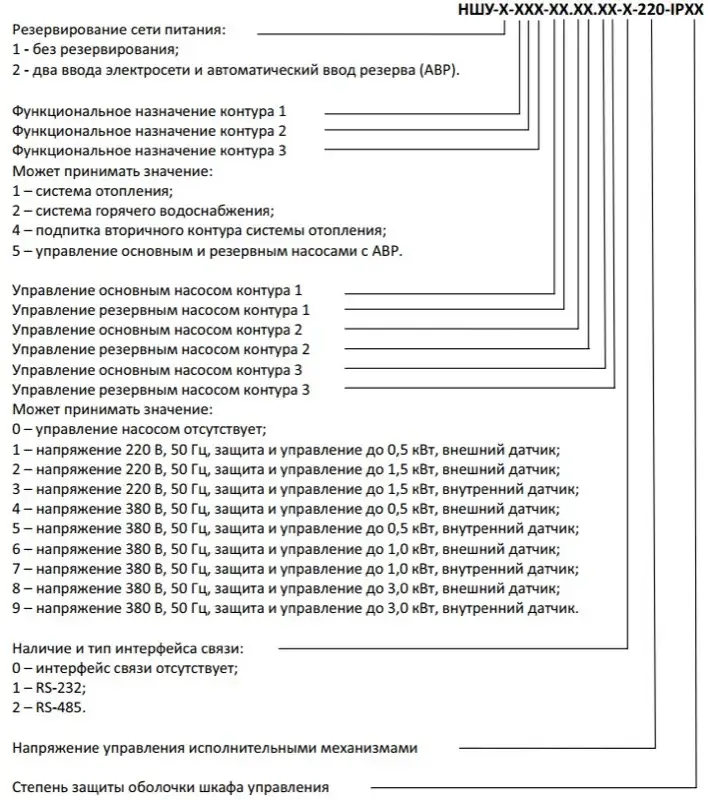

Пример обозначения при заказе

НШУ-1-14-22.30-1-220-IP54 - шкаф управления (без резервирования электропитания) системой отопления и контуром подпитки:

• с управлением двумя однофазными циркуляционными насосами отопления (основной и резервный) мощностью до 1,0 кВт с внешним датчиком работы насосов;
• с управлением одним однофазным насосом контура подпитки мощностью до 1,0 кВт с внутренним датчиком работы насоса;
• с интерфейсом связи RS-232.
