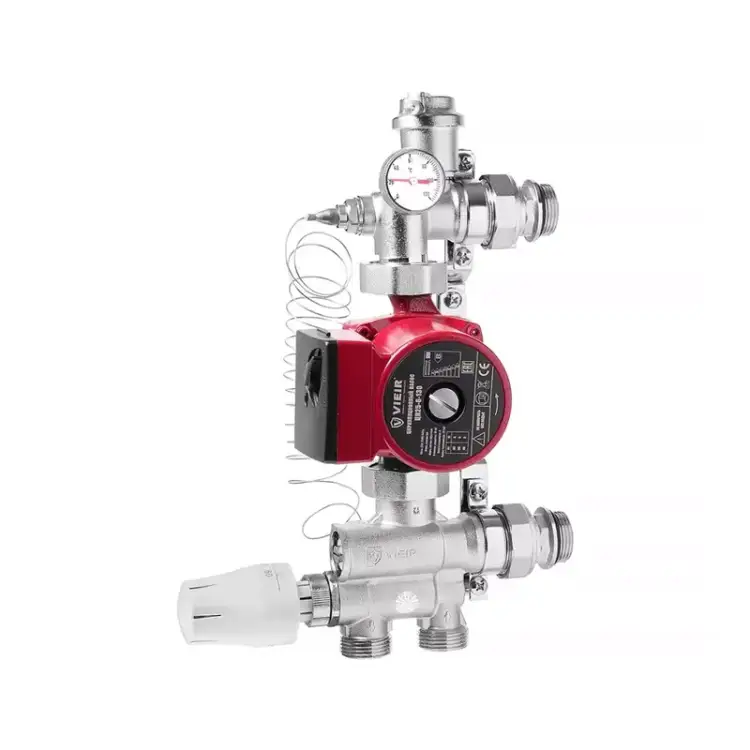

Насосно-смесительный узел для теплого пола Vieir VR202
Ознакомьтесь с описанием и техническими характеристиками товара «Насосно-смесительный узел для теплого пола Vieir VR202» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Насосно-смесительный узел для теплого пола Vieir VR202 используется, как правило, в системах встроенного обогрева (теплый пол, теплые стены, обогрев открытых площадок и т.п.). Он адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм.
Задача насосно-смесительного узла – это подготовка теплоносителя по температуре для теплого пола от системы радиаторного отопления.

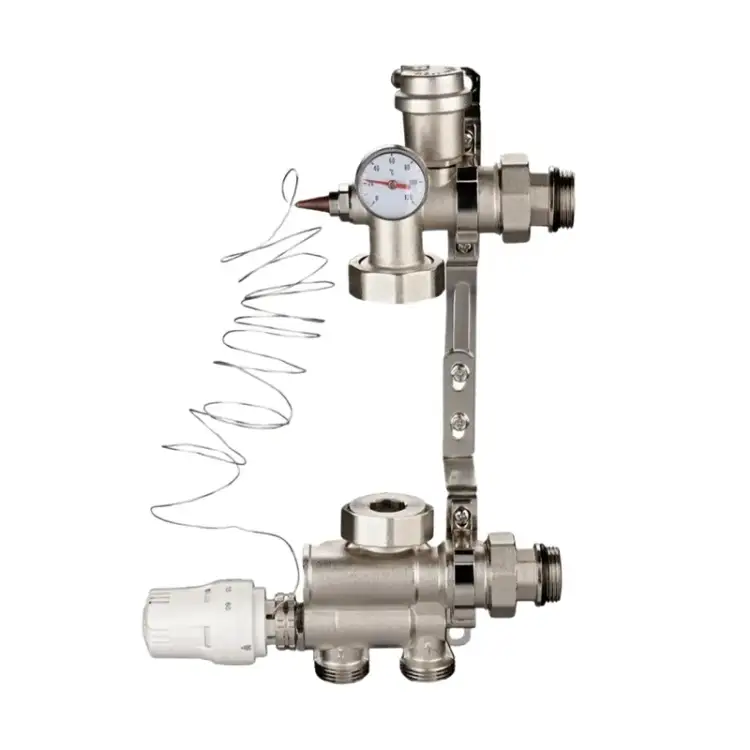

Узел поставляется без циркуляционного насоса.
Технические характеристики
| Присоединительная наружная резьба, дюйм: | G: 1" |
|---|---|
| Присоединительная наружная резьба насоса, дюйм: | G1: 1.1/2" |
| Монтажная длина насоса, мм: | 130-180 |
| Максимальное рабочее давление, бар: | 10 |
| Максимальный перепад давления первичного контура, ∆P макс., бар: | 1 |
| Минимальный перепад давления первичного контура, ΔP мин., бар: | 0,1 |
| Потеря давления на смесительном клапане (байпас в положении 0), м3/час: | 3 |
| Потеря давления на смесительном клапане (байпас в положении 5), м3/час: | 4.8 |
| Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0,25, бар (байпас в положении 0), кВт: | 10 |
| Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0,25, бар (байпас в положении 5), кВт: | 12,5 |
| Максимальная температура теплоносителя в первичном контуре, °С: | 90 |
| Максимальная температура окружающей среды, °С: | 40 |
| Диапазон настройки температуры во вторичном контуре, °С: | от 20 до 60 |
| Диапазон шкалы термометра, °С: | от 20 до 80 |
| Тепловая мощность при разности температур в подающем и обратном трубопроводе, ΔT | |
| комфортные условия, °С: | 7 |
| предельные условия, °С: | 10 |
| Производитель | Vieir (Китай) |
| Артикул | VR202 |
| Присоединительная наружная резьба, дюйм | G: 1" |
| Присоединительная наружная резьба насоса, дюйм | G1: 1.1/2" |
| Монтажная длина насоса, мм | 130-180 |
| Максимальное рабочее давление, бар | 10 |
| Максимальный перепад давления первичного контура, ∆p макс., бар | 1 |
| Минимальный перепад давления первичного контура, δp мин., бар | 0,1 |
| Максимальная температура окружающей среды, °с | 40 |
| Диапазон настройки температуры во вторичном контуре, °с | от 20 до 60 |
| Диапазон шкалы термометра, °с | от 20 до 80 |
| Комфортные условия, °с | 7 |
| Предельные условия, °с | 10 |
