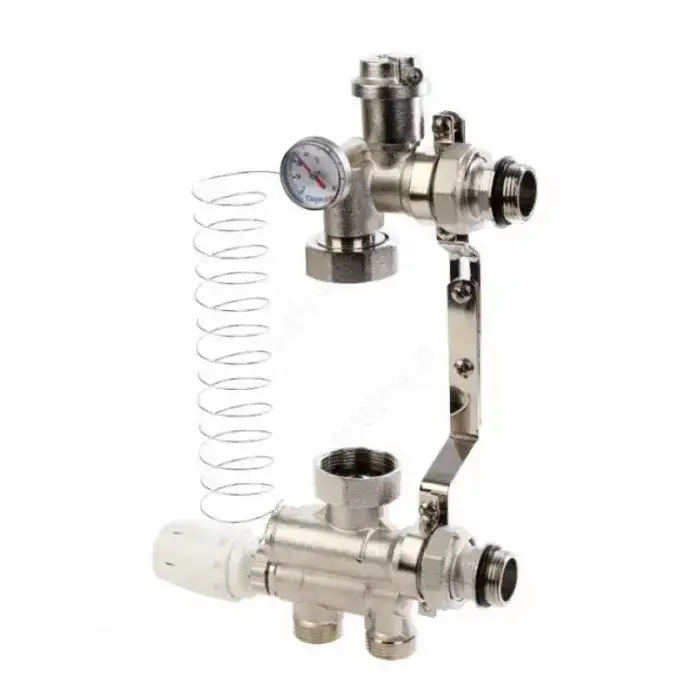

Насосно-смесительный узел для теплого пола Tim JH-1036
Ознакомьтесь с описанием и техническими характеристиками товара «Насосно-смесительный узел для теплого пола Tim JH-1036» на официальном сайте «Метконстрой» или звоните по номеру в Хабаровске +7 (4212) 27-28-28 и получите консультацию наших специалистов.
Применение
Насосно-смесительный узел Tim JH-1036 в системе напольного отопления обеспечивает приготовление теплоносителя с температурой, пониженной до заданного значения (в диапазоне от 20 до 60 °С), а также его циркуляцию в контурах теплого пола. Узел позволяет осуществлять гидравлическую увязку первичного и вторичного контуров, регулировать температуру и расход теплоносителя в зависимости от требований пользователя.
Смесительный узел оснащен всей необходимой арматурой и контрольно-измерительными приборами и может размещаться в коллекторном шкафу.
Корпус и детали узла выполнены литьем из качественной сантехнической латуни и никелированы. Материал уплотнений – эластомер EPDM. Узел рассчитан на работу в системах с максимальной температурой теплоносителя в первичном контуре 90 °С и давлением до 10 бар.
Узел поставляется без циркуляционного насоса.
Технические характеристики
| Монтажная длина насоса: | 130-180 мм |
|---|---|
| Макс. мощность: | 10 кВт |
| Тепловая мощность: | 15 кВт |
| Циркуляционный насос: | в комплект не входит! |
| Материал изделия: | латунь |
| Тип соединения насоса: | резьбовой |
| Диаметр подключения: | 1 дюйм |
| Расположение выходной резьбы: | внутренняя |
| Пропускная способность: | 4 м3/час |
| Способ очистки: | механический |
| Циркуляционный насос в комплекте: | нет |
| Минимальная рабочая температура: | 20 градусов |
| Максимальная рабочая температура: | 60 градусов |
| Максимальная рабочая температура воды: | 90 градусов |
| Максимальное рабочее давление: | 10 бар |
| Вес: | 2.6033 кг. |

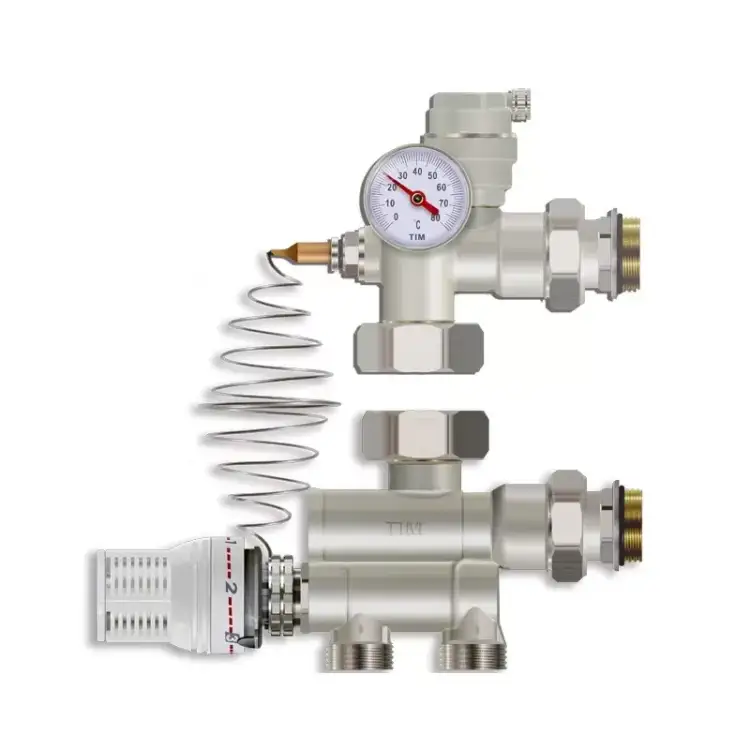

Комплектация насосно-смесительной группы TIM JH-1036
- Нижний гидравлический блок, включающий смесительный клапан с байпасным и обратным клапаном
- Верхний гидравлический блок, включающий автоматический клапан для удаления воздуха 1/2" и контрольный термометр от 0* до 80* С
- Крепежная скоба для смесительного узла
- Термостатическая головка с погружным температурным датчиком.
| Производитель | Tim (Китай) |
| Материал изделия | латунь |
| Вес | 2.6033 кг. |
| Максимальная рабочая температура воды | 90 градусов |
| Минимальная рабочая температура | 20 градусов |
| Циркуляционный насос в комплекте | нет |
| Способ очистки | механический |
| Пропускная способность | 4 м3/час |
| Расположение выходной резьбы | внутренняя |
| Тип соединения насоса | резьбовой |
| Циркуляционный насос | в комплект не входит! |
| Тепловая мощность | 15 кВт |
| Макс. мощность | 10 кВт |
| Монтажная длина насоса | 130-180 мм |
| Диаметр подключения | 1 дюйм |
| Максимальное рабочее давление | 10 бар |
| Максимальная рабочая температура | 60 градусов |
| Артикул | JH-1036 |
